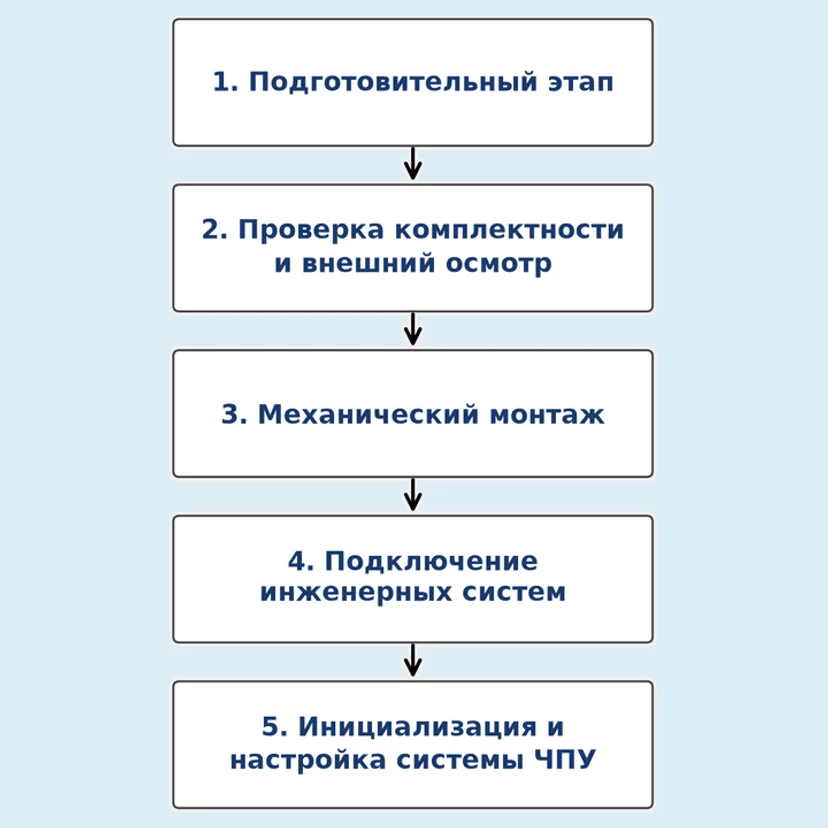

1. Подготовительный этап

До начала работ сервисный инженер изучает техническую документацию: руководство по эксплуатации, электрические и гидравлические схемы, спецификацию оснащения. Уточняется модель системы ЧПУ (Fanuc, Siemens, Heidenhain и др.), количество управляемых осей, наличие дополнительных модулей (шпиндель с ориентацией, механизм смены инструмента, револьверная головка, второй шпиндель, противошпиндель, ось Y у токарных станков и т. д.).

Одновременно оценивается готовность производственной площадки:

• Фундамент. Для тяжёлых станков требуется специальное основание, способное воспринимать вес и гасить вибрации. Толщина бетонной плиты, наличие армирования, виброизоляционных подушек — всё это регламентируется производителем. Для лёгких и средних станков достаточно ровного бетонного пола с анкерным креплением, но и здесь проверяется перепад по высоте.

• Электропитание. Подводится отдельная линия нужного сечения с автоматом защиты. Проверяется соответствие напряжения (обычно 380 В, трёхфазное), стабильность по фазам, качество заземления (сопротивление контура должно быть в пределах нормы). Колебания напряжения или перекос фаз могут привести к сбоям ЧПУ и повреждению приводов.

• Сжатый воздух. Если станок имеет пневматические узлы (пневмозажим патрона, пневмораспределители, обдув детали, механизмы смены паллет), подводится магистраль с давлением, указанным производителем (как правило 5–8 бар). Воздух должен быть осушенным и очищенным — влага и грязь в пневмосистеме приводят к отказу клапанов и цилиндров.

• Окружающая среда. Температура в цехе должна быть в допустимом диапазоне (обычно +15…+35 °C), влажность — без конденсата. Для высокоточных станков критичен температурный режим: перепады в 2–3 °C могут вызвать температурное расширение станины и погрешности обработки. В таких случаях требуется система климат-контроля или локализация станка в термостабильной зоне.

• Логистика. Обеспечивается свободный доступ к станку со всех сторон — для наладки, обслуживания и эвакуации стружки. Минимальные проходы указываются в документации, обычно не менее 800–1000 мм.

2. Проверка комплектности и внешнего осмотра

Станок сверяется с сопроводительной документацией: наличие основных узлов, оснастки (патроны, цанговые держатели, инструментальные блоки), систем подачи СОЖ, кабелей, защитных кожухов, педалей, ЗИП. Проверяется целостность упаковки и отсутствие следов ударов, особенно если станок транспортировался на открытой платформе.

Внешний осмотр включает проверку:

• станины и базовых поверхностей — на отсутствие сколов, трещин, забоин, ржавчины;

• защитных ограждений рабочей зоны — дверей, экранов, щитков, их направляющих и замков;

• концевых выключателей, датчиков положения, индуктивных и оптических датчиков;

• аварийных кнопок — их свободного хода и срабатывания;

• шкафа управления — целостности кабельных вводов, отсутствия влаги и пыли внутри, надёжности крепления клеммных колодок;

• состояния направляющих и ШВП — при транспортировке они должны быть покрыты консервационной смазкой, которую перед запуском удаляют.

3. Механический монтаж и выверка

Станок устанавливается на подготовленное основание и крепится анкерными болтами или через фундаментные блоки (в зависимости от типа станка и требований производителя).

Выверка по уровню — ключевой шаг. Станок выставляется в двух плоскостях с помощью прецизионного уровня (цена деления 0,02 мм/м). Уровень укладывается на эталонные (обработанные) поверхности станины или на специальную контрольную плиту. Перекос станины вызывает геометрические погрешности: конусность, овальность, неперпендикулярность осей. Программная компенсация таких ошибок имеет пределы, поэтому механическая выверка обязательна.

После выверки проводится затяжка анкерных болтов с контролем момента и повторная проверка уровня. Если станок многосекционный (например, с удлинённой станиной или приставными узлами), выверка проводится поэтапно — каждая секция отдельно и затем в связке.

Далее проверяются:

• направляющие — плавность хода кареток, отсутствие заклинивания, равномерность зазоров;

• ШВП — преднатяг, люфт, плавность вращения;

• шпиндель — лёгкость вращения от руки (до подключения привода), осевое и радиальное биение (индикатором часового типа);

• механизм смены инструмента — соосность гнёзд магазина и конуса шпинделя, время смены, отсутствие рывков;

• револьверная головка (у токарных) — точность позиционирования, фиксация позиций, отсутствие люфта в зафиксированном состоянии;

• зажимные устройства — патроны, цанги, гидро- и пневрозажимы — на усилие и надёжность удержания заготовки.

4. Подключение инженерных систем

Электроподключение. Вводный кабель подключается к соответствующим клеммам в шкафу управления. Проверяется правильность чередования фаз (при необходимости фазы меняются местами), сопротивление изоляции, надёжность заземления. Перед подачей питания все автоматические выключатели в шкафу переводятся в выключенное положение. Затем питание подаётся поэтапно: сначала цепи управления, затем силовые цепи приводов.

Пневмоподключение. Подводится магистраль сжатого воздуха, подключается к системе подготовки воздуха или выделенному вводу на станке. Регулируется рабочее давление по манометру. Проверяется герметичность всех соединений (по падению давления при выдержке). Контролируется корректная работа пневмораспределителей — срабатывание, время возврата, отсутствие утечек.

Гидравлика (если применимо — гидрозажимы, гидростатические направляющие, система уравновешивания). Заливается масло указанной марки, система прокачивается для удаления воздуха, проверяется давление, герметичность, отсутствие посторонних шумов.

СОЖ. Бак заполняется смазочно-охлаждающей жидкостью требуемой концентрации и типа (эмульсия, полусинтетика, синтетика — в зависимости от материала заготовок и инструмента). Проверяется работа насосов, чистота фильтров, направление струй, отсутствие подтеканий в трубопроводах.

5. Инициализация и настройка системы ЧПУ

После подачи питания на цепи управления система ЧПУ загружается. Проверяется корректность загрузки операционной системы и ПО, отсутствие ошибок инициализации. Далее проводится проверка/настройка:

• Ввод машинных параметров. Это базовые настройки, определяющие, как система управляет станком: типы двигателей, передаточные числа редукторов, шаг ШВП, максимальные скорости и ускорения по каждой оси, лимиты перемещений (software limits), параметры шпинделя (максимальные обороты, ориентация, переключение диапазонов), параметры серво-приводов (коэффициенты усиления, фильтры, постоянные времени). Многие параметры задаются производителем, но часть требует адаптации под конкретные условия.

• Настройка энкодеров и датчиков положения. Проверяется корректность считывания, разрешение, направление счёта. Для абсолютных энкодеров выполняется привязка нулевых точек.

• Настройка реферирования (обнуления) осей. Определяются позиции датчиков нуля, последовательность выхода на референтные точки, скорости подхода. Без корректного реферирования система не сможет правильно позиционировать оси.

• Настройка шпинделя. Проверяется соответствие заданных и фактических оборотов, работа ориентации (если есть), переключение диапазонов скоростей (для многоступенчатых шпинделей).

• Настройка механизма смены инструмента. Проверяется корректность работы устройства смены инструмента.

• Компенсация люфта. Для систем с зубчатыми передачами или ШВП с заметным люфтом вводится значение компенсации по каждой оси. Измеряется индикатором при реверсе перемещения.

• Компенсация геометрии. В современных ЧПУ можно компенсировать отклонения от прямолинейности, перпендикулярности и неспрямолинейность перемещений. Для этого проводятся измерения и результаты заносятся в таблицу компенсации.

• Настройка системы безопасности. Проверяются все ограничения (мягкие и жёсткие концевики), аварийные остановы, функции безопасности (Safety Integrated и аналогичные), контролирующие зоны, скорости в режиме наладки.

Все введённые параметры сохраняются и резервируются (создается резервная копия данных ЧПУ).

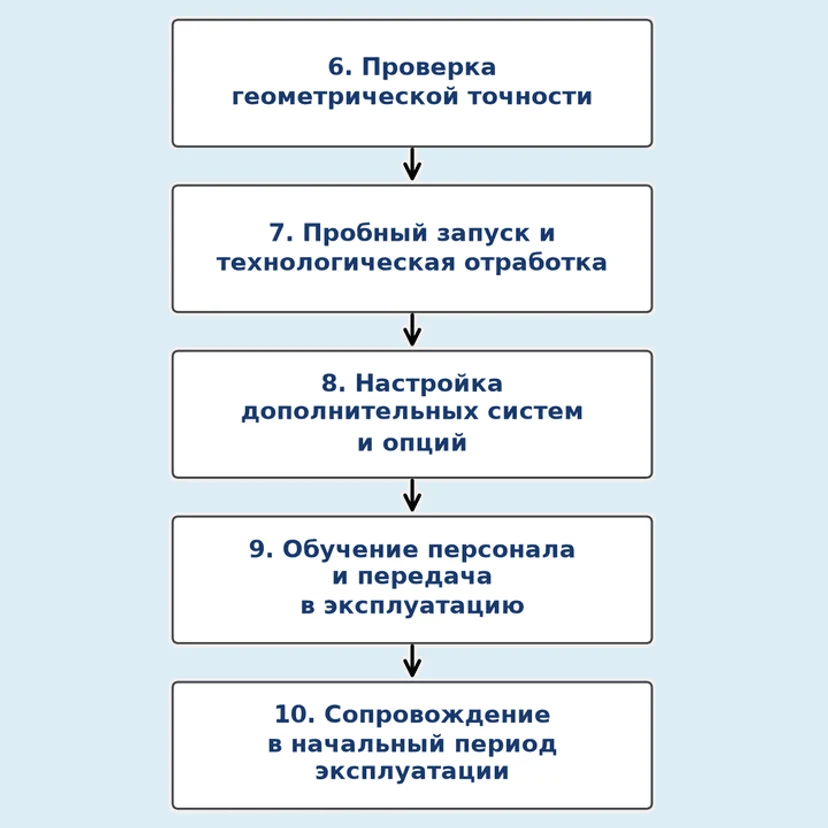

6. Проверка геометрической точности

Это один из самых ответственных этапов, во многом определяющий работоспособность станка. Проводится в соответствии с нормами (для России — ГОСТы на нормы точности, международно — стандарты ISO 230 и VDI/DGQ 3441).

Измеряемые параметры:

• Прямолинейность перемещений по каждой линейной оси — с помощью уровня с микрометрической ценой деления;

• Перпендикулярность осей — угол между X и Y, X и Z, Y и Z — с помощью измерительной линеек, угольников и индикаторов;

• Точность позиционирования — отклонение фактического положения от заданного при многократном подходе с разных сторон. Оценивается как систематическая (несимметрия) и случайная (разброс) составляющие;

• Повторяемость позиционирования — разброс позиций при многократном выходе в одну и ту же точку;

• Биение шпинделя — радиальное и осевое, проверяется индикатором.

Результаты всех измерений фиксируются в протоколе. Если параметры выходят за допуск, проводится юстировка: регулировка направляющих, подтяжка ШВП, корректировка параметров ЧПУ. После коррекции измерения повторяются.

7. Пробный запуск и технологическая отработка

После завершения настройки и проверки геометрии выполняется первый запуск.

Холостой ход (без заготовки и инструмента):

• Все оси прогоняются во всём диапазоне на пониженной скорости, затем на рабочей. Контролируется плавность, отсутствие шумов, стуков, перегрева.

• Шпиндель запускается на минимальных оборотах, затем ступенчато доводится до максимальных. Контролируется вибрация, нагрев подшипниковых узлов, шум.

• Механизм смены инструмента отрабатывает полный цикл несколько раз — проверяется корректность позиционирования, время, отсутствие сбоев.

• СОЖ подаётся на всех режимах — проверяется напор, направление струй, отсутствие подтеканий.

• Проверяется работа всех команд М (М03, М04, М05, М08, М09, М30 и т. д.), функций G00, G01, G02, G03, циклов нарезания резьбы, постоянных циклов сверления, растачивания, фрезерования.

• Контролируется работа системы смазки направляющих и ШВП — периодичность, дозировка, поступление смазки к узлам.

Обработка тестовой детали:

• Устанавливается заготовка (обычно алюминий или материал, характерный для производства заказчика), монтируется инструмент, проводится привязка нулевой точки (G54–G59).

• Выполняется управляющая программа на пониженных режимах (50–70% от расчётных). Сервисный инженер наблюдает за процессом: вибрацией, стружкообразованием, работой СОЖ, шумом.

• Обработанная деталь измеряется (штангенциркуль, микрометр, при необходимости — координатно-измерительная машина). Результаты сравниваются с чертежом. При отклонениях корректируются корректоры инструмента, параметры резания, при необходимости — программа.

• Режимы постепенно доводятся до расчётных (рабочих). Контролируется стабильность процесса, отсутствие перегрева узлов, качество поверхности, точность размеров.

Если на этапе тестовой обработки выявляются систематические отклонения (конусность, бочкообразность, неперпендикулярность), проводится дополнительная диагностика: проверка геометрии, серво-настройки, жесткости закрепления, состояния инструмента.

8. Настройка дополнительных систем и опций

В зависимости от комплектации станка ПНР может включать:

• Настройку системы измерения инструмента (tool presetter, датчик длины и радиуса). Калибровка датчика, ввод параметров, проверка точности измерения.

• Настройку измерительного щупа детали (Renishaw, Marposs и аналоги). Калибровка, привязка, проверка функций автоматического измерения, контроля размеров.

• Настройку связи — Ethernet, RS-232, Profinet — для интеграции в сеть предприятия, передачи программ.

• Настройку многошпиндельных и многоосевых конфигураций — синхронизация шпинделей, настройка координатных систем для осей с поворотом (B, C, A), проверка кинематических трансформаций.

9. Инструктаж персонала и передача в эксплуатацию

Заключительный этап, без которого ПНР нельзя считать завершённым:

• Инструктаж операторов. Основы работы с ЧПУ: загрузка и редактирование программ, привязка нулевой точки, корректоры инструмента, режимы ручного управления (JOG, MDI), наладка и привязка инструмента, обработка нештатных ситуаций (сброс ошибок, аварийный останов, восстановление после столкновения).

• Инструктаж наладчиков и технологов. Программирование на уровне станка (макросы, циклы), тонкая настройка параметров, диагностика.

• Инструктаж по ТО. Регламент технического обслуживания: ежедневное (чистка, проверка уровня масел, смазки направляющих), периодическое (замена фильтров, проверка натяжения, чистка радиаторов охлаждения шкафа управления), сезонное. Периодичность и содержание работ описываются в карте обслуживания.

• Передача документации. Акт ввода в эксплуатацию, протоколы проверки точности, резервные копии параметров ЧПУ, перечень ЗИП, инструкции по эксплуатации.

10. Сопровождение в начальный период эксплуатации

После передачи станка в эксплуатацию в течение первых недель или месяцев часто выявляются нюансы, которые не видны на этапе ПНР: нестабильная работа инструмента на конкретном материале, температурный дрейф при длительной работе, особенности крепления заготовок, неучтённые вибрационные режимы. Сопровождение включает диагностику, корректировку параметров, консультации, при необходимости — повторную юстировку.

Качественно проведённые ПНР — это инвестиция в надёжность и точность, которая окупается стабильной работой станка, минимальным браком и долгим сроком службы без внеплановых ремонтов. Сэкономленные на ПНР время и средства почти всегда оборачиваются большими потерями в производстве.
